晶振与 Pierce 振荡器设计手册

石英晶体模型 · 起振判据 · 负载电容 / 限流电阻 / 驱动电平

依据 ST AN2867 Rev 24 · STM32 / STM8 · HSE / LSE · 增益裕度 · 安全系数 · 频率牵引率

1石英晶体模型与谐振频率

石英晶体是压电器件，可用四元件等效模型描述：动态支路 $L_m$（振动质量）、$C_m$（弹性）、$R_m$（损耗）串联，再与并联电容 $C_0$（电极与封装）并联。忽略 $R_m$ 时其阻抗为：

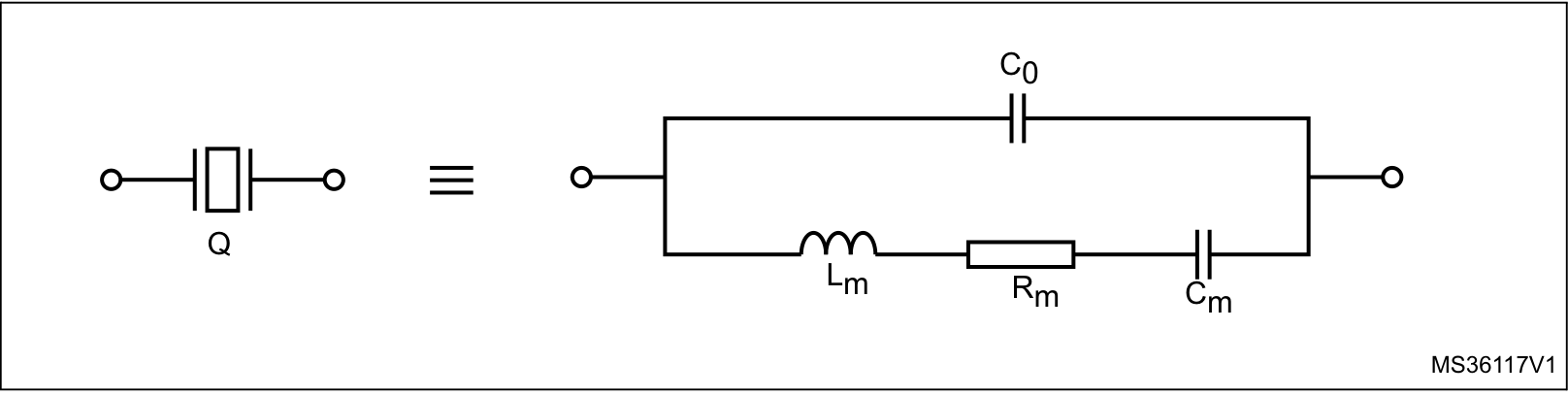

图 1 · 石英晶体等效模型：并联电容 C0 与动态支路（Lm · Rm · Cm）并联 — 图 1 · 石英晶体等效模型：并联电容 C₀ 与动态支路（L_m · R_m · C_m）并联

晶体阻抗

$$Z = \frac{1}{j\omega} \cdot \frac{\omega^2 L_m C_m - 1}{(C_0 + C_m) - \omega^2 L_m C_m C_0}$$

晶体存在两个特征频率：串联谐振 $F_s$（$Z=0$）与并联/反谐振 $F_a$（$Z\to\infty$）。二者之间为「并联谐振区」，晶体呈感性，实际振荡频率 $F_p$（即负载频率 $F_L$）落在此区间，由外部负载电容 $C_L$ 决定：

串联谐振频率

$$F_s = \frac{1}{2\pi\sqrt{L_m C_m}}$$

反谐振频率

$$F_a = F_s\sqrt{1 + \frac{C_m}{C_0}}$$

负载（并联）谐振频率

$$F_p = F_s\left(1 + \frac{C_m}{2\,(C_0 + C_L)}\right)$$

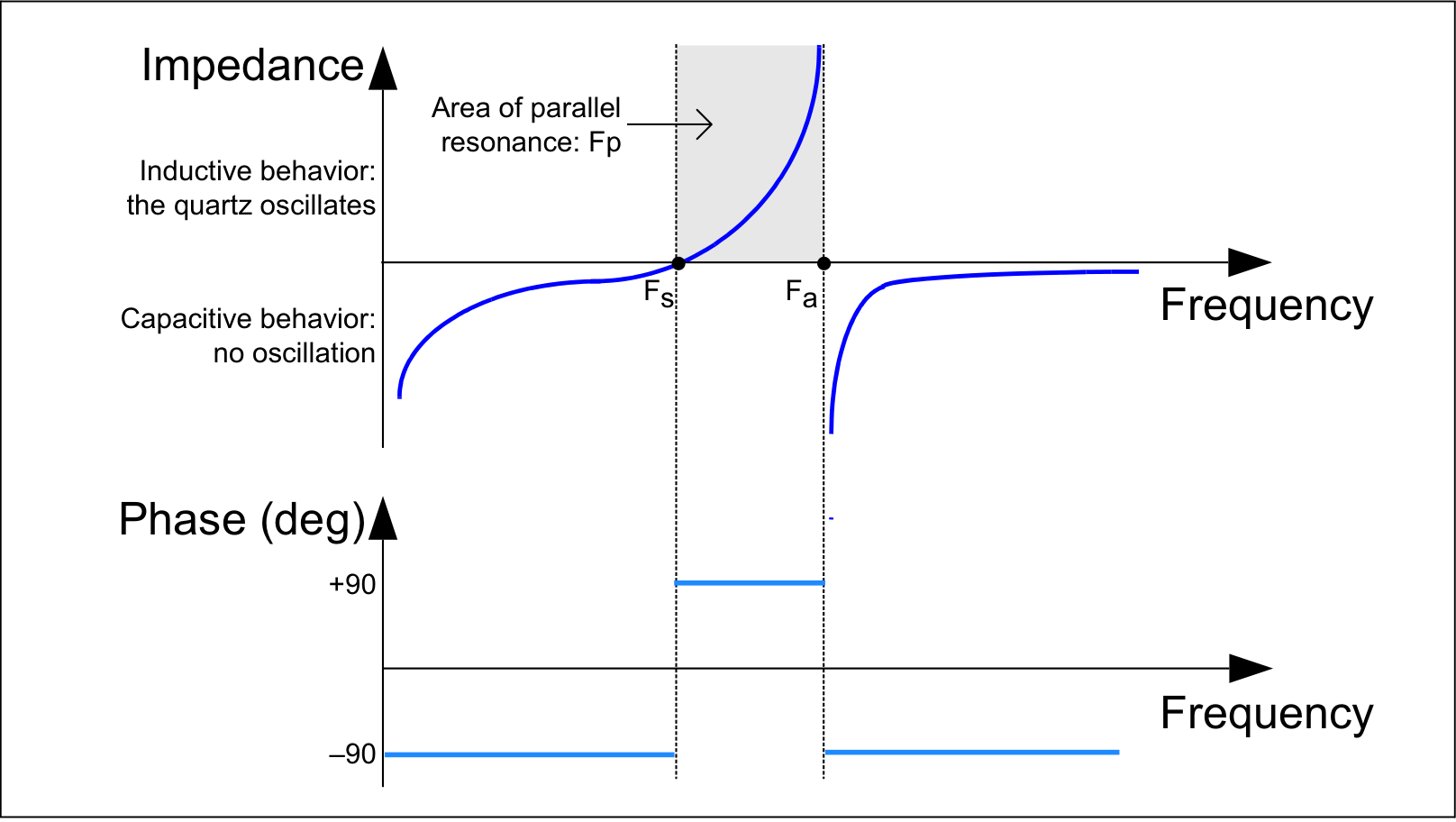

图 2 · 晶体阻抗随频率变化：Fs 与 Fa 之间为并联谐振区，晶体呈感性并起振 — 图 2 · 晶体阻抗随频率变化：F_s 与 F_a 之间为并联谐振区，晶体呈感性并起振

正因为振荡频率随 $C_L$ 可调，手册才会标注让晶体工作在标称频率所需的确切 $C_L$。以 8 MHz 晶体为例（$R_m=8\,\Omega,\ L_m=14.7\,\text{mH},\ C_m=0.027\,\text{pF},\ C_0=5.57\,\text{pF}$）：$F_s=7\,988\,768\,\text{Hz}$、$F_a=8\,008\,102\,\text{Hz}$；$C_L=10\,\text{pF}$ 时 $F_p=7\,995\,695\,\text{Hz}$，要精确等于 8 MHz 则需 $C_L=4.02\,\text{pF}$。

2Pierce 振荡器与负阻原理

STM32 / STM8 的 HSE（高速外部）与 LSE（低速外部）振荡器均采用 Pierce 拓扑——Colpitts 的变体，外部元件最少、频率稳定。回路分两支：

有源支路：MCU 内部反相器 Inv（作放大器）+ 内部反馈电阻 $R_F$，提供能量使振荡建立并补偿损耗。
无源支路：晶体 Q、两只外部负载电容 $C_{L1}$ / $C_{L2}$、外部限流电阻 $R_{Ext}$，以及杂散电容 $C_s$。

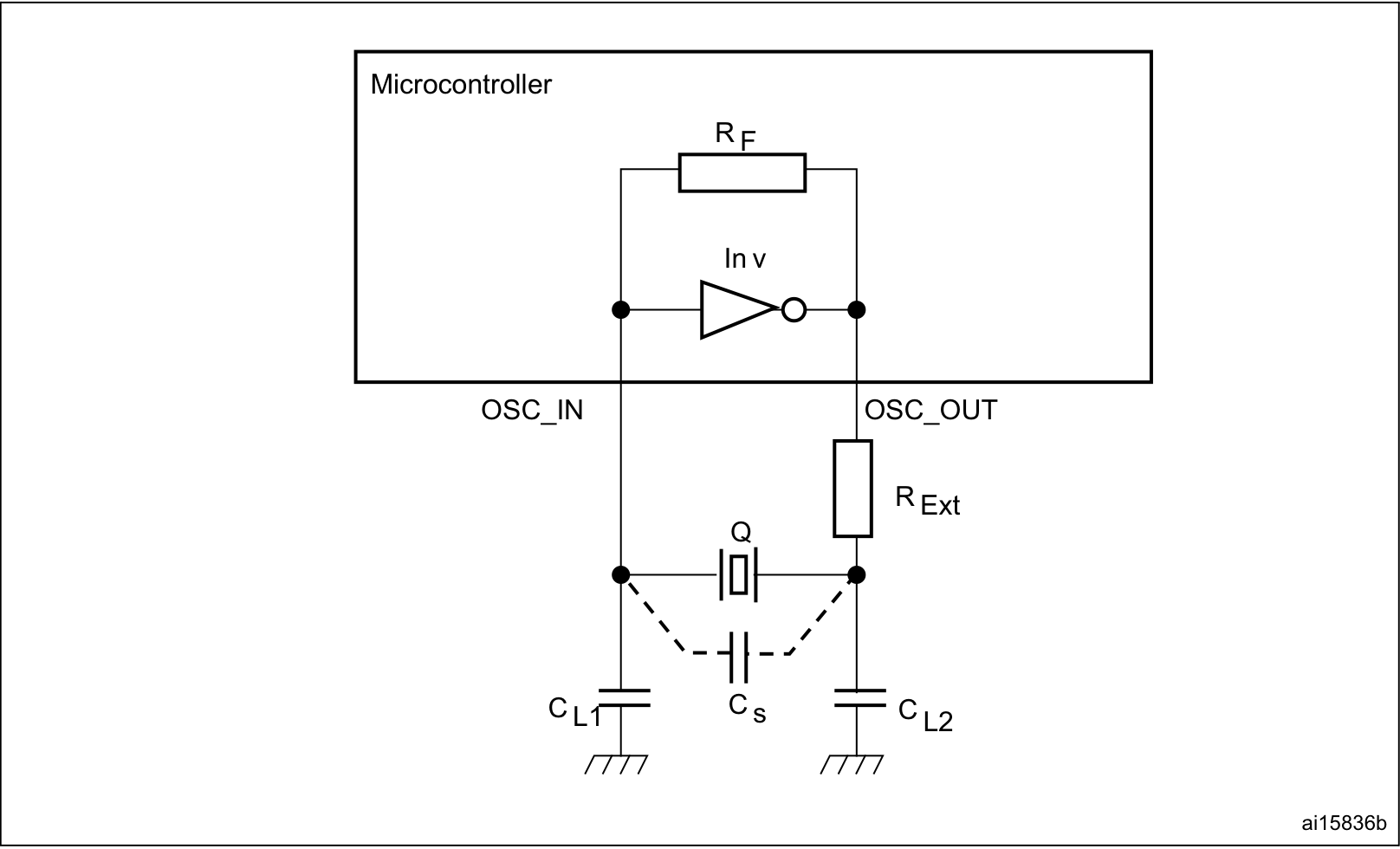

图 5 · Pierce 振荡器电路：MCU 内含反相器 Inv 与反馈电阻 RF；外接 RExt、晶体 Q、负载电容 CL1/CL2，Cs 为引脚与 PCB 寄生电容 — 图 5 · Pierce 振荡器电路：MCU 内含反相器 Inv 与反馈电阻 R_F；外接 R_Ext、晶体 Q、负载电容 C_L1/C_L2，C_s 为引脚与 PCB 寄生电容

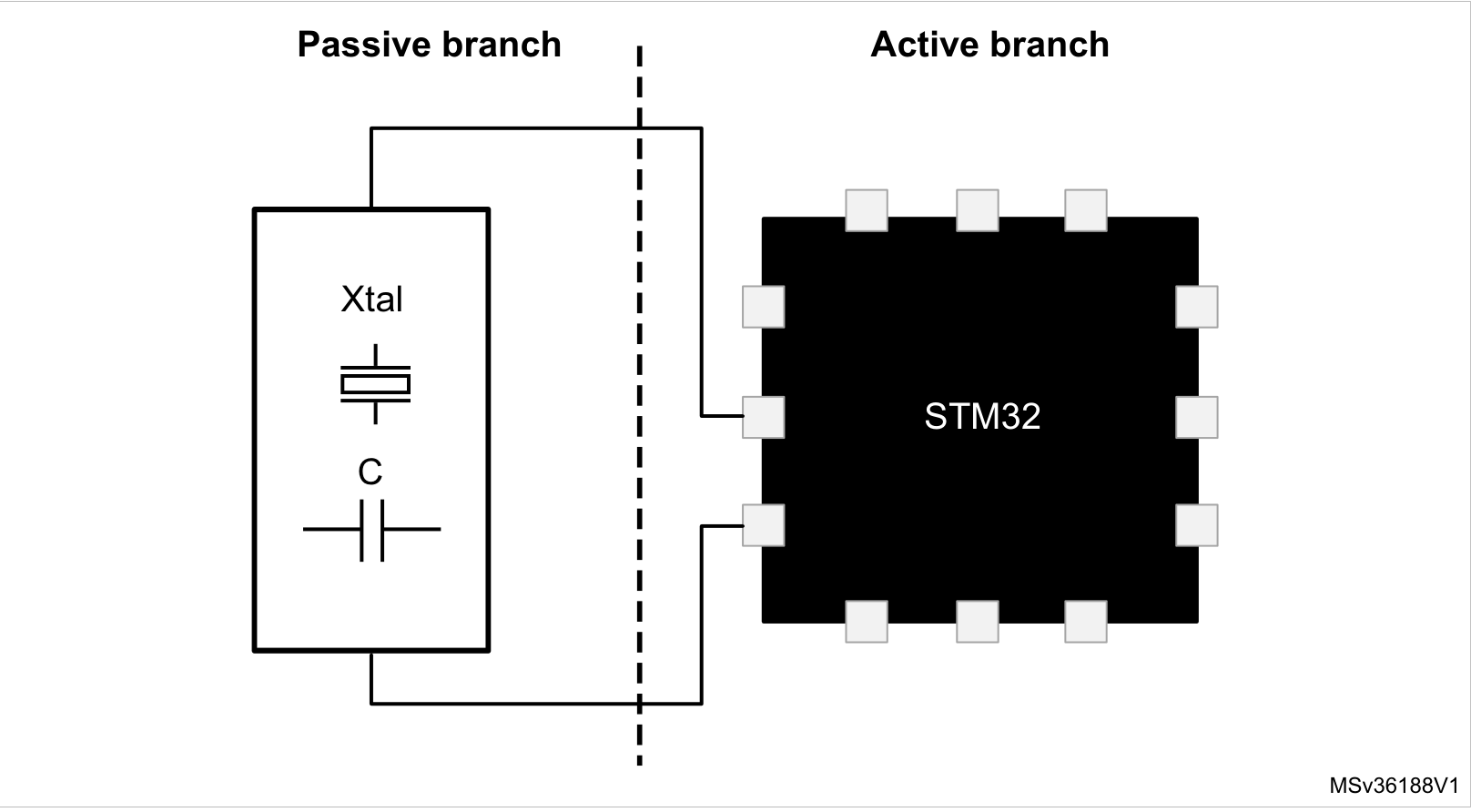

图 4 · 振荡回路框图：无源支路（晶体 + 负载电容）与 MCU 内有源支路（放大器）构成闭环

ST 器件按「负阻」模型设计：起振时振荡器提供的负跨导必须数倍于回路无源支路电导，才能从噪声中可靠建立振荡；但又不能过大以致饱和导致起振失败。工程上以「增益裕度」或「临界跨导」来量化这一余量。

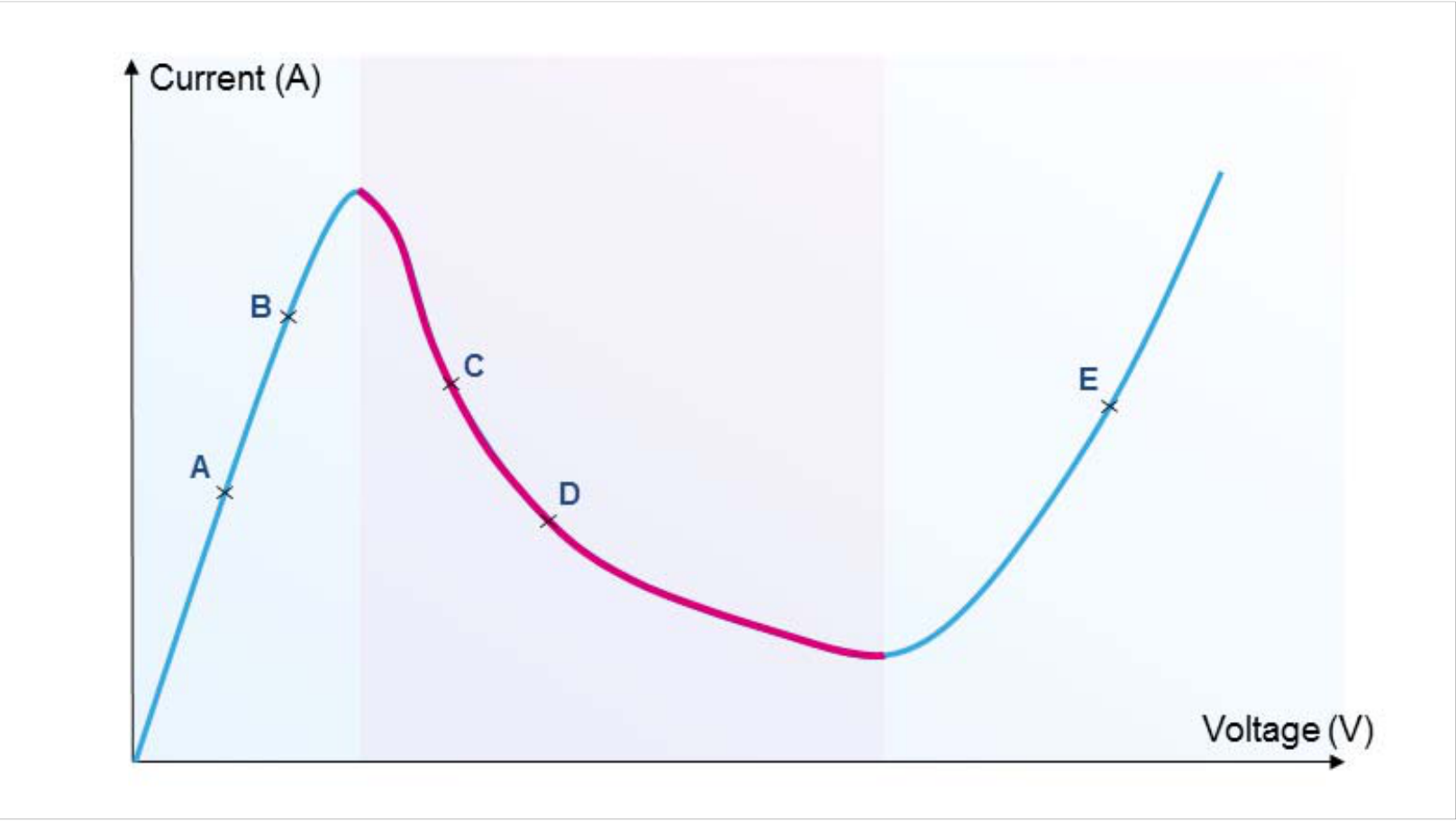

图 3 · 偶极子 I-V 曲线：中段（B→D，蓝紫色）为负跨阻区，是振荡器起振能量的来源

反馈电阻典型值 R_F（内置）

频率	反馈电阻范围
32.768 kHz	10 ~ 25 MΩ
1 MHz	5 ~ 10 MΩ
10 MHz	1 ~ 5 MΩ
20 MHz	470 kΩ ~ 5 MΩ

$R_F$ 使反相器偏置在 $V_{out}=V_{in}$ 的线性区当放大器用，几乎所有 ST MCU 已内置，无需外接。

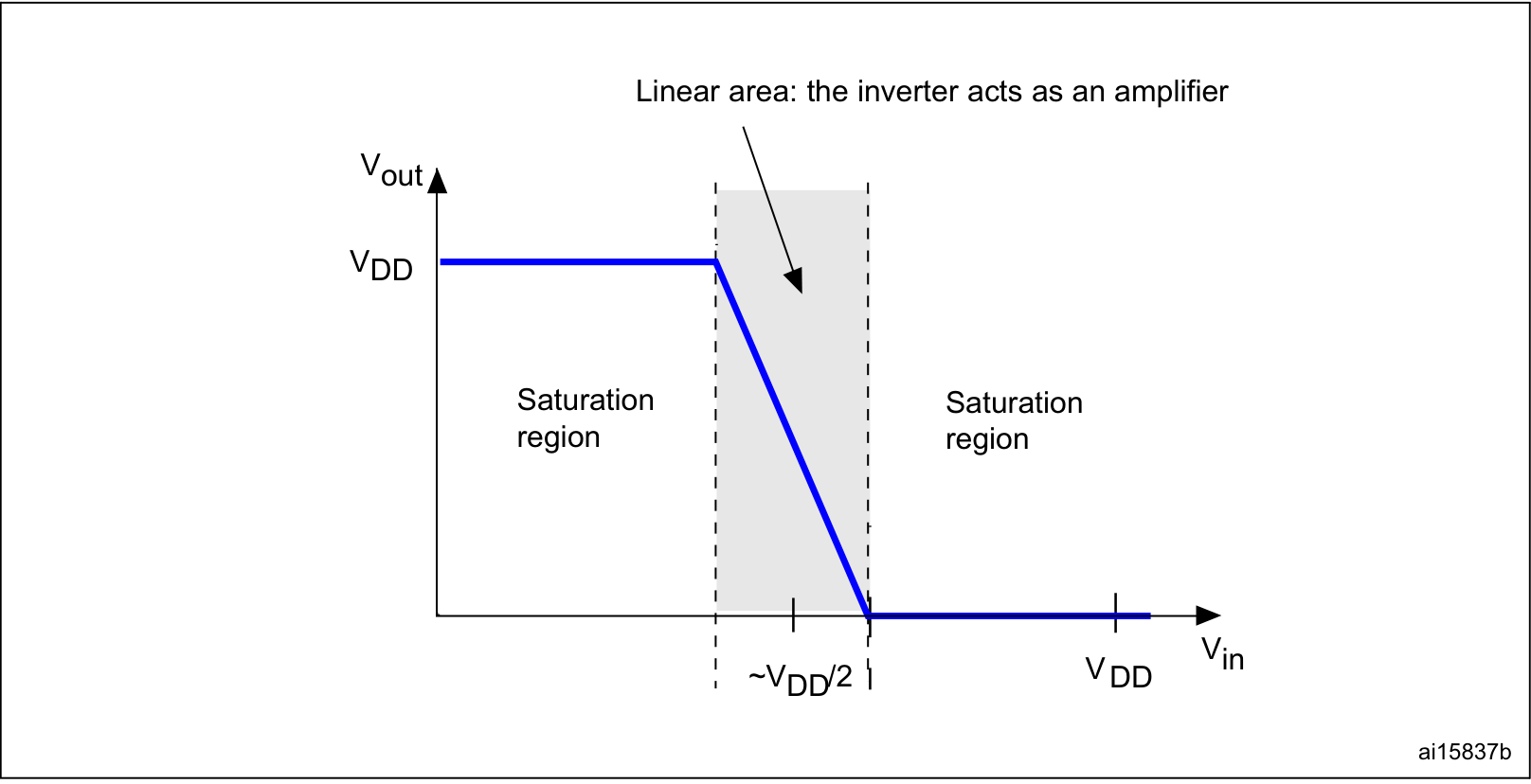

图 6 · 反相器传输特性：仅在 Vin ≈ VDD/2 附近的线性区充当放大器，噪声在此被放大而起振 — 图 6 · 反相器传输特性：仅在 V_in ≈ V_DD/2 附近的线性区充当放大器，噪声在此被放大而起振

3起振判据：临界跨导与增益裕度

要判断某晶体能否与某 MCU 振荡器可靠配对，核心是把回路的「临界跨导」$g_{mcrit}$（维持稳定振荡所需的最小跨导）与振荡器实际能提供的跨导比较。假设 $C_{L1}=C_{L2}$ 且晶体看到手册标称 $C_L$：

临界跨导

$$g_{mcrit} = 4 \cdot ESR \cdot (2\pi F)^2 \cdot (C_0 + C_L)^2$$

$ESR$ 为等效串联电阻（可直接取自手册，或由动态电阻换算 $ESR = R_m(1+C_0/C_L)^2$，见 §5）、$C_0$ 并联电容、$C_L$ 标称负载电容、$F$ 标称频率。

按 MCU 手册给出的参数不同，有两种等价判据：

判据一 · 增益裕度（手册给跨导 gm）

$$\text{gain}_{margin} = \frac{g_m}{g_{mcrit}} > 5$$

判据二 · 最大临界跨导（手册给 Gm_crit_max）

$$g_{mcrit} < G_{m\_crit\_max}, \qquad G_{m\_crit\_max} = \frac{g_m}{5}$$

两者本质相同：$g_m/g_{mcrit}>5$ 等价于 $g_{mcrit}示例：\(F=8\,\text{MHz},\ C_0=7\,\text{pF},\ C_L=10\,\text{pF},\ ESR=80\,\Omega$ 时 $g_{mcrit}=0.23\,\text{mA/V}$；若 $g_m=25\,\text{mA/V}$，则裕度 $=107\gg5$，起振充裕。

4负载电容匹配

负载电容是振荡回路呈现给晶体的端电容，由两只外部电容与杂散电容共同决定。只有让晶体看到与其标定一致的 $C_L$，振荡频率才准确：

回路负载电容

$$C_L = \frac{C_{L1} \cdot C_{L2}}{C_{L1} + C_{L2}} + C_s$$

外部电容取值（取 C_L1 = C_L2）

$$C_{L1} = C_{L2} = 2\,(C_L - C_s)$$

$C_s$ 为 OSC_IN / OSC_OUT 引脚与 PCB 走线的寄生电容，典型约 5 pF。例：目标 $C_L=15\,\text{pF}$、$C_s=5\,\text{pF}$，则两电容串联需 10 pF，故 $C_{L1}=C_{L2}=20\,\text{pF}$。

5驱动电平与外部限流电阻

驱动电平（DL）是晶体上耗散的功率，必须限制，否则过强机械振动会导致晶体损坏或缩短寿命。手册以 mW / µW 给出最大值 $DL_{max}$。它等于等效串联电阻 $ESR$ 上流过晶体电流 $I_Q$（RMS）的功率：

驱动电平

$$DL = ESR \cdot I_Q^{\,2}$$

其中 $ESR$ 是晶体在负载 $C_L$ 下的等效串联电阻，由动态电阻 $R_m$ 换算而来（也可直接取自手册）：

等效串联电阻 ESR

$$ESR = R_m\left(1 + \frac{C_0}{C_L}\right)^2$$

$R_m$ 为动态电阻（等效模型中动态支路的损耗电阻，见图 1），$C_0$ 并联电容、$C_L$ 负载电容。加了外部限流电阻 $R_{Ext}$ 后，计算时应把 $R_{Ext}$ 叠加进 $ESR$。

据此可反推流过晶体的电流上限（示波器用电流探头读峰峰值 $I_QPP$）：

最大 RMS / 峰峰电流

$$I_{Qmax}\text{RMS} = \sqrt{\frac{DL_{max}}{ESR}}, \qquad I_{Qmax}PP = 2\sqrt{\frac{2\,DL_{max}}{ESR}}$$

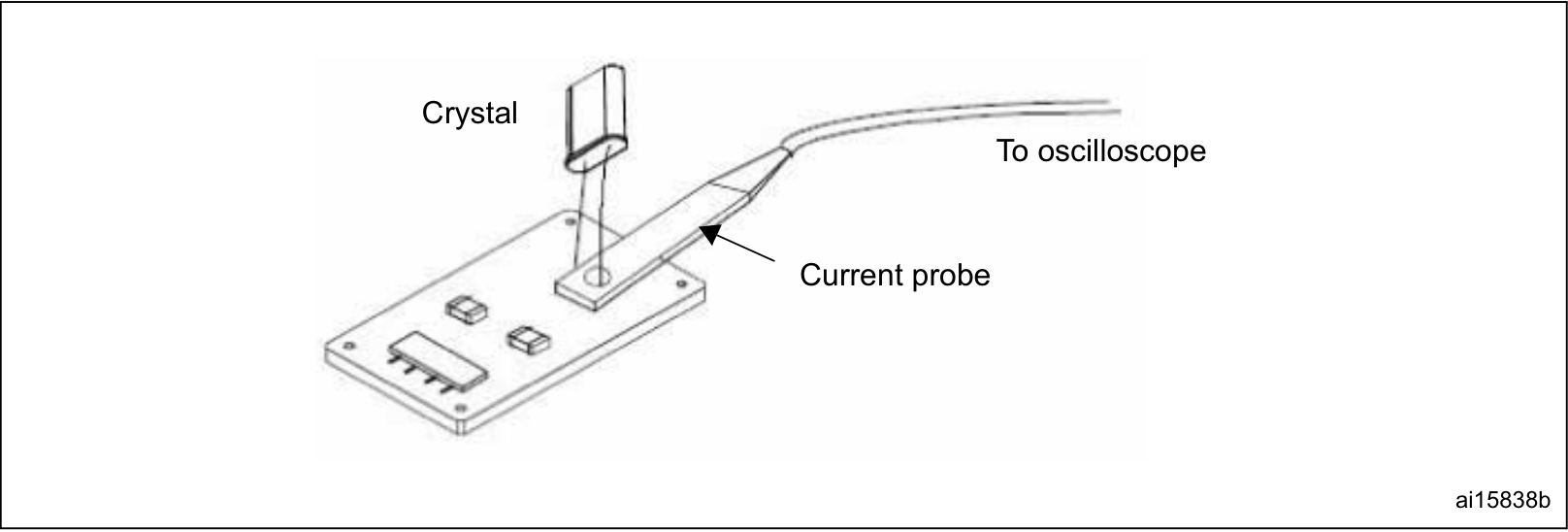

图 7 · 用电流探头夹住晶体引线测其电流（示波器读峰峰值，量程换算 1 mA / 1 mV）

当实测电流超过上限时，须在 OSC_OUT 串联外部电阻 $R_{Ext}$ 限流。它与 $C_{L2}$ 构成低通滤波，也能抑制泛音起振。初值取 $C_{L2}$ 的容抗：

外部限流电阻初值

$$R_{Ext} = \frac{1}{2\pi F \cdot C_{L2}}$$

例：$F=8\,\text{MHz}$、$C_{L2}=15\,\text{pF}$ 时 $R_{Ext}\approx1326\,\Omega$。加入 $R_{Ext}$ 后应复核增益裕度——它会叠加进 $ESR$，须仍满足 $g_m \gg g_{mcrit}=4(ESR+R_{Ext})(2\pi F)^2(C_0+C_L)^2$。$R_{Ext}$ 过高则不起振，过低则限流不足。

6安全系数、振荡模式与牵引率

6.1 安全系数 S_f

谐振器老化会使 $ESR$ 等参数漂移。安全系数为振荡器负阻与晶体 ESR 之比，衡量在寿命期与工作条件下不失振的能力：

安全系数

$$S_f = \frac{\text{振荡器负阻}}{\text{晶体 ESR}} = \frac{R_{ADD} + ESR}{ESR}$$

安全系数 S_f	HSE 高速	LSE 低速
S_f ≥ 5	安全	非常安全
3 ≤ S_f < 5	不安全	安全
S_f < 3	不安全	不安全

故 HSE 要求 $S_f\ge5$、LSE 要求 $S_f\ge3$。$R_{ADD}$ 由串联试验电阻逐步加大到刚好不起振测得，等于振荡器负阻。安全系数（基于负阻）与增益裕度（基于跨导）是两个相关但不同的度量。

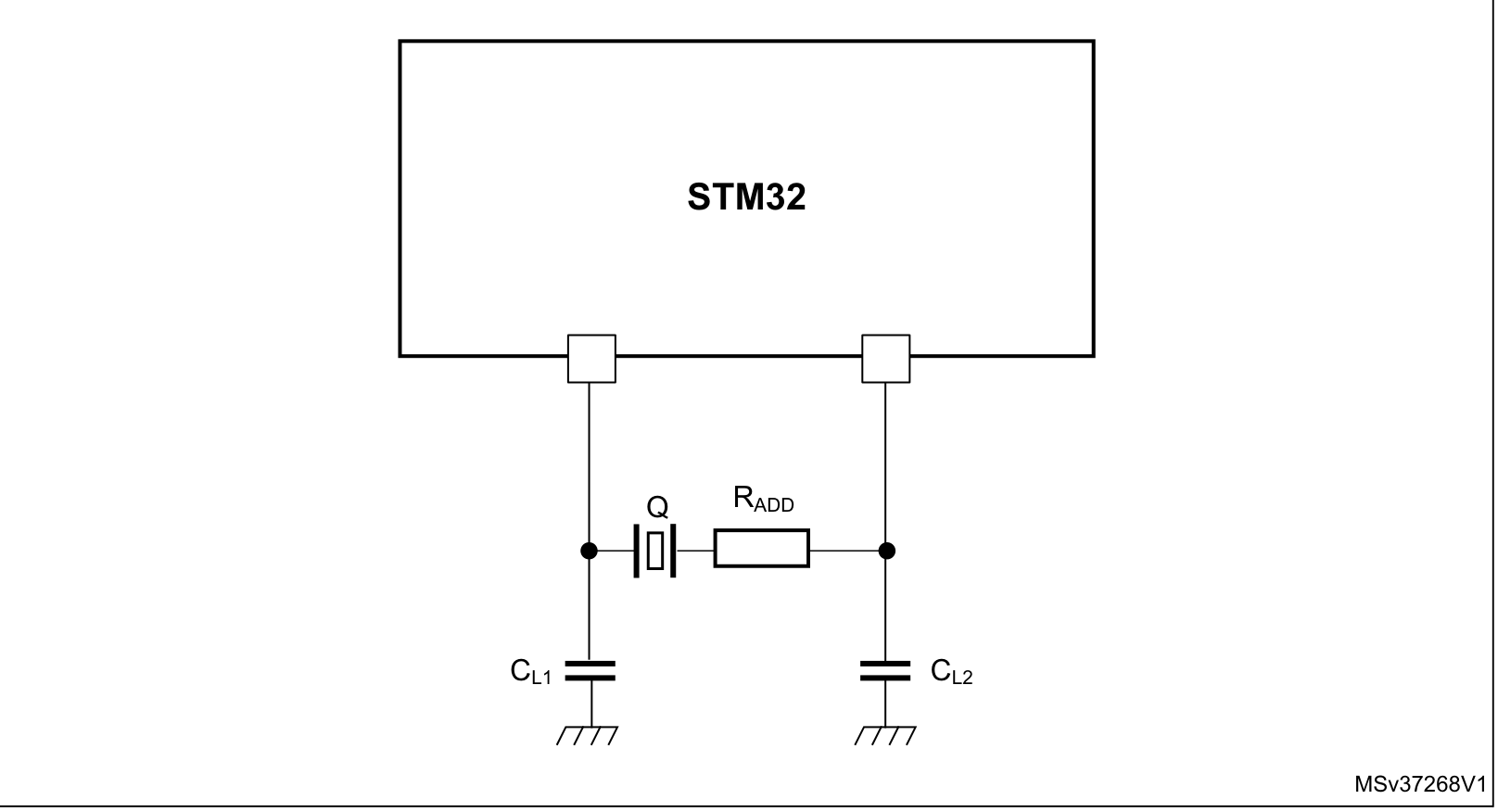

图 8 · 负阻测量：在晶体串联试验电阻 RADD，逐步加大到刚好不起振，此值即振荡器负阻 — 图 8 · 负阻测量：在晶体串联试验电阻 R_ADD，逐步加大到刚好不起振，此值即振荡器负阻

6.2 基频与泛音模式

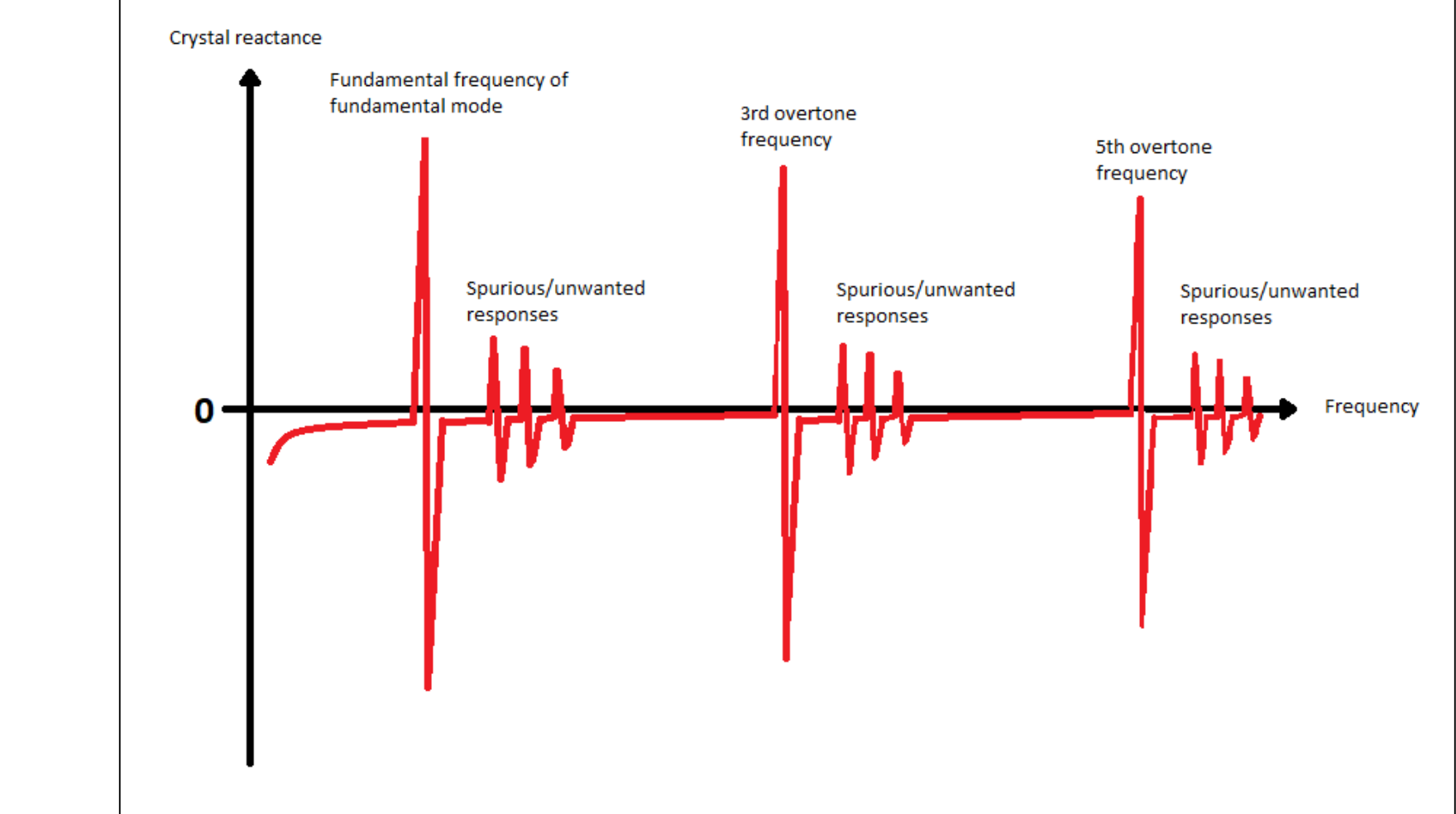

AT 切晶体在基频的奇数倍（3、5 次泛音）处阻抗也会过零，可工作在泛音模式。因高频基频晶体切割极薄、昂贵，实际约 50 MHz 以上多用三次泛音（按 1/3 频率切割）。三次泛音 $R_m$ 约三倍、$C_m$ 约 1/9，Q 值更高、抖动更小、牵引率更低。STM32 内部振荡器按基频模式验证，若用泛音晶体须配 $L_{L1}$ 陷波网络抑制基频。

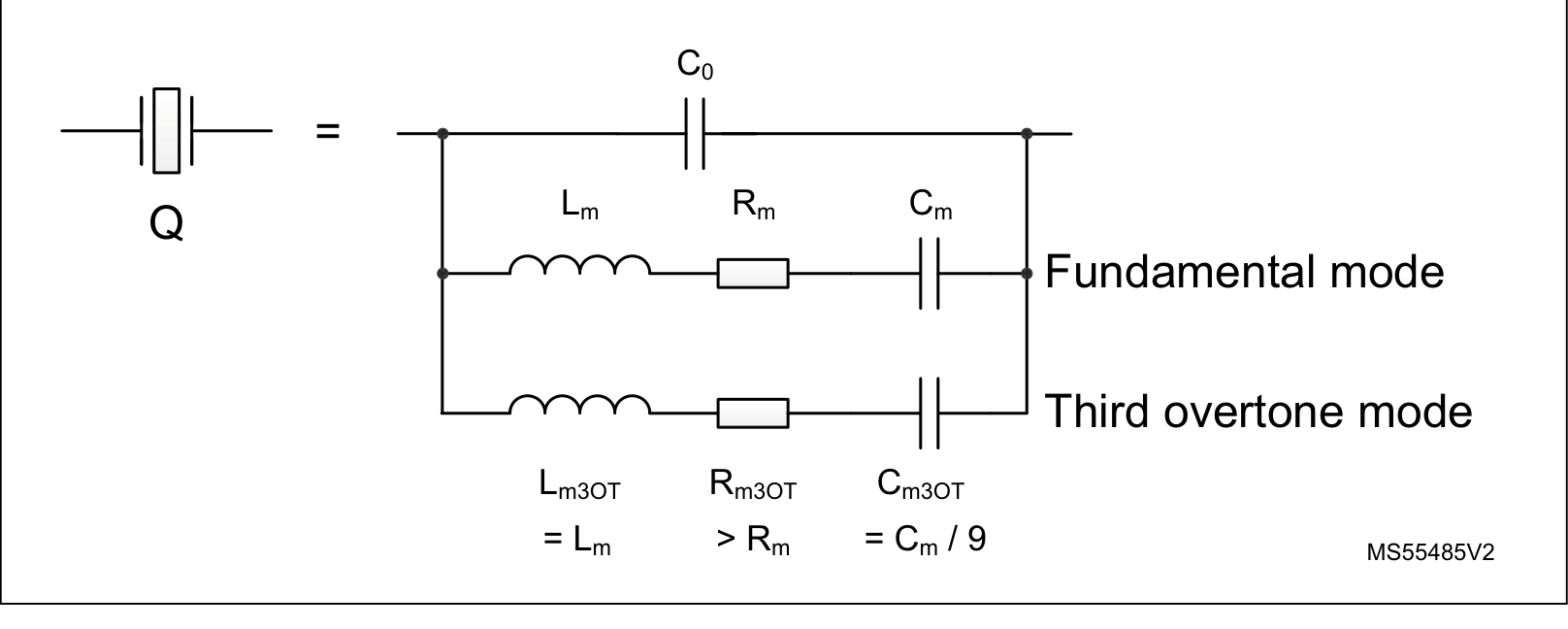

图 10 · 更精确的晶体模型：每个泛音各有一条 RLC 支路（三次泛音 Rm3 ≈ 3Rm、Cm3 ≈ Cm/9） — 图 10 · 更精确的晶体模型：每个泛音各有一条 RLC 支路（三次泛音 R_m3 ≈ 3R_m、C_m3 ≈ C_m/9）

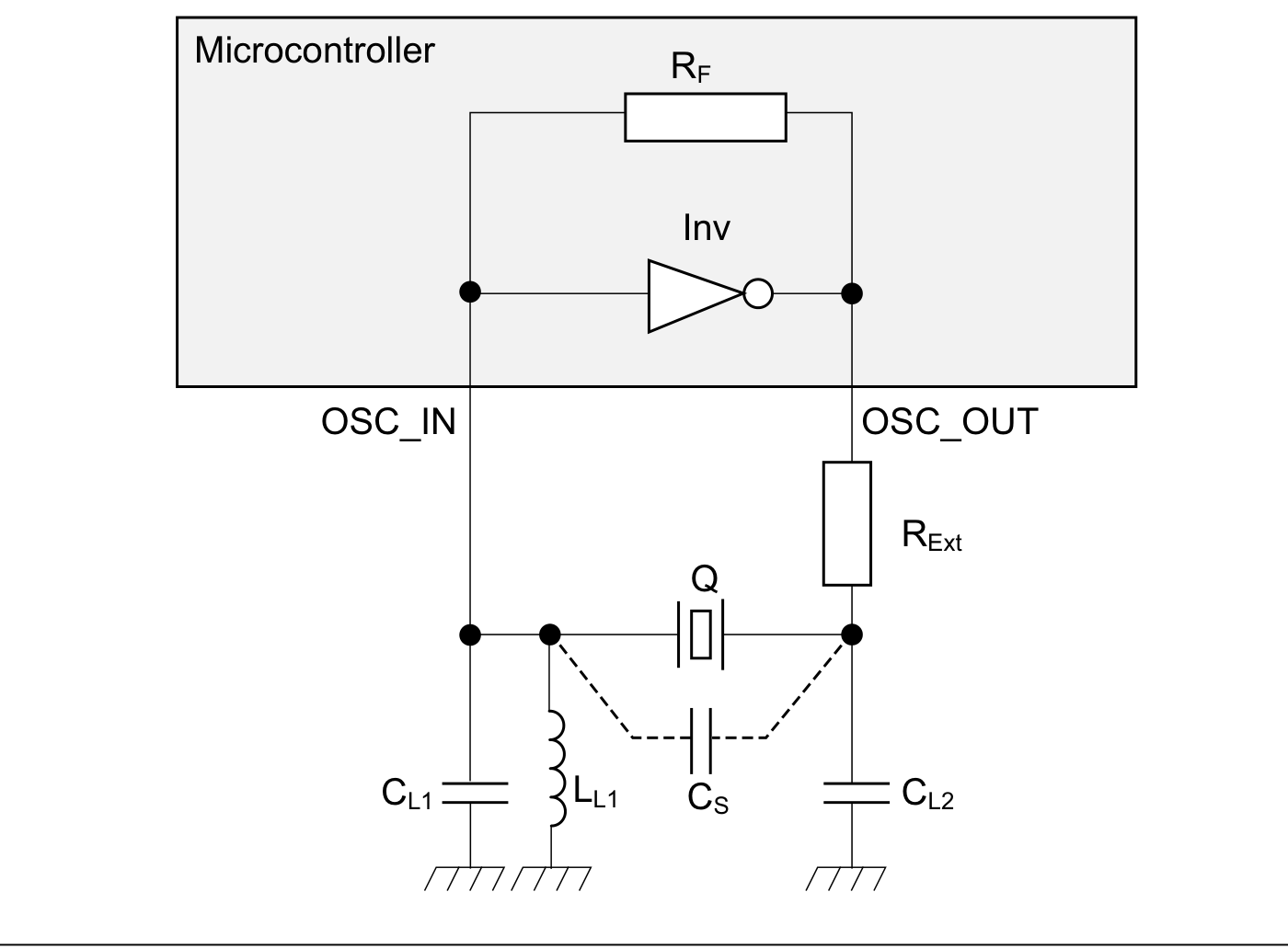

图 11 · 三次泛音振荡器：CL1 并联电感 LL1 构成陷波，抑制基频、只在三次泛音起振 — 图 11 · 三次泛音振荡器：C_L1 并联电感 L_L1 构成陷波，抑制基频、只在三次泛音起振

6.3 频率牵引率（Pullability）

牵引率衡量负载电容微小变化对振荡频率的影响，对 RTC 等低速计时功能尤为重要：

牵引率（PPM/pF）

$$\text{Pullability} = \frac{C_m \times 10^6}{2\,(C_0 + C_L)^2}$$

$C_m,\ C_0,\ C_L$ 均以 pF 代入。牵引率越低，负载电容容差引起的频偏越小——同样是控制最终 PPM 预算的关键。一般 $C_L$ 越大，牵引率越低。

选型速记 — 先按 MCU 手册频率范围选晶体；用增益裕度（或临界跨导）判起振，目标裕度 ≥ 5；按 $C_{L1}=C_{L2}=2(C_L-C_s)$ 配负载电容；若实测驱动电流超 $DL_{max}$ 加 $R_{Ext}$ 限流并复核裕度；RTC / 低速优先看牵引率与安全系数。

石英晶体 Pierce 振荡器设计参考 · 依据 ST AN2867 Rev 24 · 公式为理想近似，实际设计须结合晶体与 MCU 数据手册及 PCB 寄生参数核算。
